Regulator de temperatura termostst cu senzor NTC STC-1000 230V EUROKOMP

Regulator de temperatura termostst cu senzor NTC STC-1000 230V.

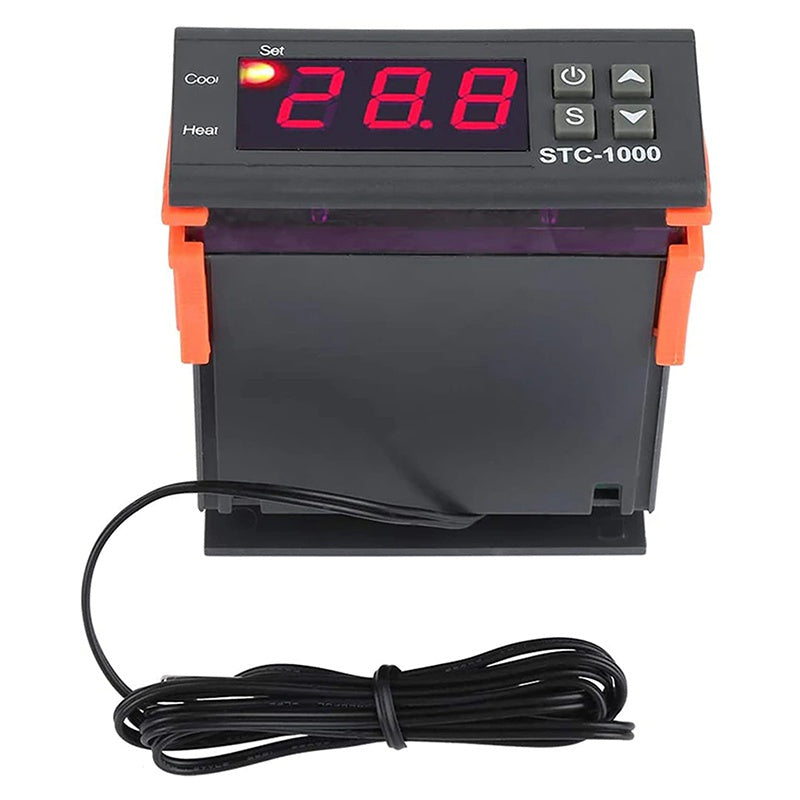

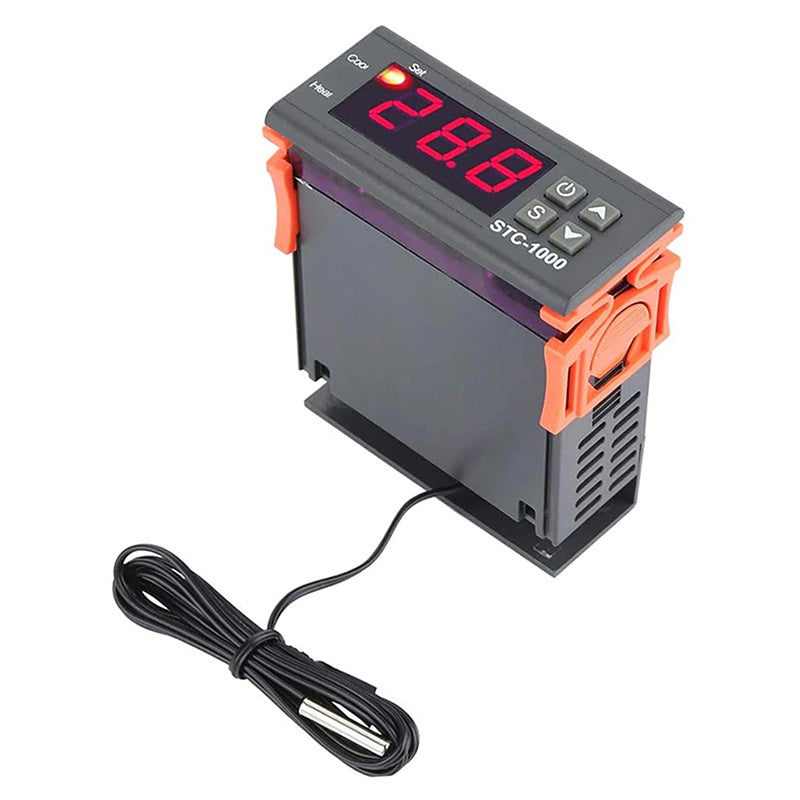

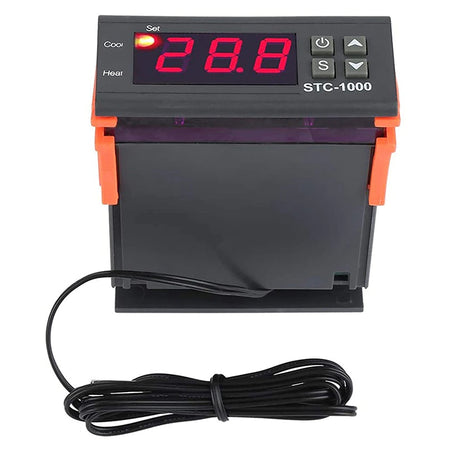

Regulator de temperatura cu senzor
Model: STC-1000 STC1000

Regulatorul universal este utilizat în funcționarea pompelor de încălzire centrală, pompe de circulație, ventilatoare și alte dispozitive similare.
Comutarea între modurile de răcire și încălzire
Controlul temperaturii
Calibrarea temperaturii
Termostat extern

Functii principale:
Încălzire - în acest mod releul este pornit până când temperatura crește la valoarea setată
Răcire - în acest mod, releul este pornit până când temperatura scade la valoarea setată
Controlul temperaturii prin setarea punctului de referință și a valorii histerezisului.
Calibrarea temperaturii.
Ecran LCD mare și clar

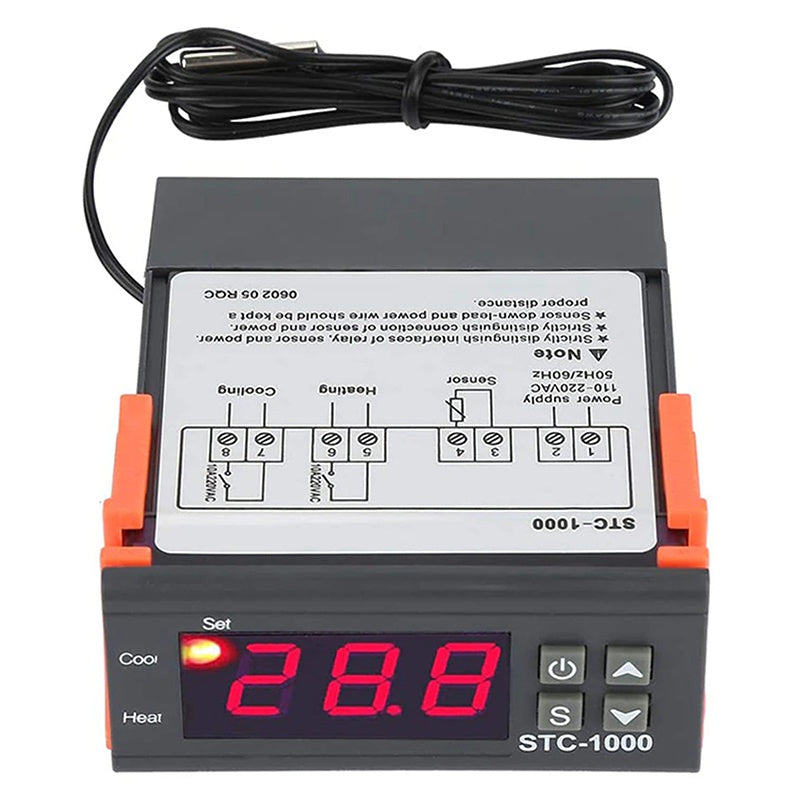

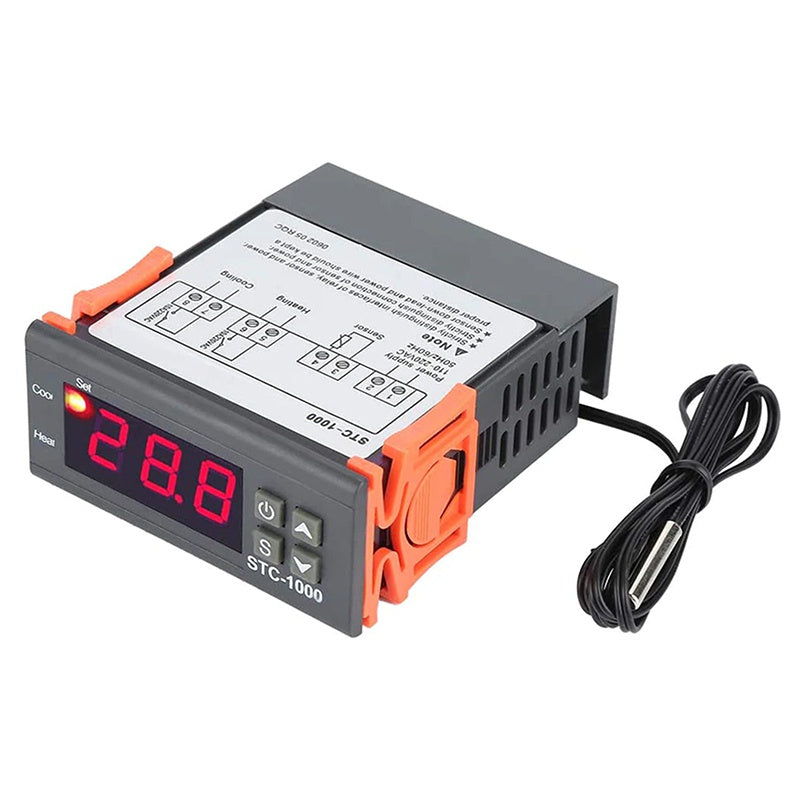

Schema de conectare pe carcasă.
Constructie minimalista si usoara, realizata din componente de cea mai inalta calitate.
O gamă largă de reglare a temperaturii (-50 până la 90 de grade C).
Alarmă automată pentru supratemperatura sau când apare o eroare a senzorului.

Parametri și specificații tehnice:
Interval de măsurare a temperaturii: -50 ° C - 99 ° C
Precizie de măsurare: ± 1 ° C pentru interval (-50 ° C ... + 70 ° C)
Alimentare: 220VAC ± 10%, 50 / 60Hz
Senzor: Senzor NTC (1 buc)
Sarcina contactelor releului: Răcire (10A / 250VAC), Încălzire (10A / 250VAC)
Puterea maximă de conectare la contact: Răcire 2,5 kW, Încălzire 2,5 kW
Temperatura de lucru: 0°C - 60°C
Umiditate acceptabilă: 20% - 85%
Rezoluție de măsurare: 0,1 ° C
Întârziere eroare senzor: 1 minut
Consum de energie: <3W
Temperatura de depozitare: -30°C - 75°C


Dimensiunile produsului:
Panoul frontal: 75 (L) x 34 (L) [mm]
Dimensiuni produs: 75 (L) x 34 (L) x 85 (H) [mm]
Dimensiuni montaj: 70 (lungime) x 27 (latime) [mm]
Lungimea cablului senzorului: ~ 1 metru (inclusiv senzorul)

Inclus în colet:
Termostat
Senzor de temperatura.



MANUAL DE UTILIZARE -
TERMOSTAT 230V STC-1000
Descriere produs
Termostatul STC-1000 este un regulator de temperatură compact care controlează automat încălzirea și răcirea. Are un afișaj LED clar și 1 cablu cu senzor.
Poate fi folosit în multe dispozitive care sunt controlate pe baza măsurării temperaturii curente, cum ar fi frigidere, sobe, piscine, sere, afumătoare, acvarii etc.
Un mare avantaj este gama largă de măsurare: de la - 50 la 99 ° C.

Utilizatorul poate seta 4 parametri:
F1 - setarea temperaturii
F2 - histerezis: 0,3 ° V - 10 ° C
F3 - timpul de întârziere a acționării releului
(LED-ul clipește) - de la 1 la 10 min.
F4 - calibrare senzor de temperatură: (de la -10 ° C până la 10 ° C)
Când temperatura depășește temperatura setată (F1 + F2), se aprinde răcirea, iar când scade, încălzirea este pornită.

Functii principale:
Controlul temperaturii prin stabilirea valorii si a histerezisului
• calibrarea temperaturii
• întârziere funcționare
• alarmă cand temperatura depășește valorile admise sau când apare o eroare a senzorului
• comutarea între modurile racire si incalzire


Parametri tehnici:
- domeniul de măsurare a temperaturii: de la - 50 °C la 99 °C, precizia măsurării: ± 1 °C pentru intervalul de la -50 °C la 70 °C
- alimentare: 220VAC, ± 10%, 50 / 60Hz
- senzor : senzor NTC (1buc)
- temperatura de funcționare: 0 °C -60 °C
- umiditate admisă: 20% - 85%
- rezoluție de măsurare: 0,1 °C
- întârziere eroare senzor: 1 minut
- consum de energie: <3W
- temperatura de depozitare: de la -30 ° C până la 75 ° C
- capacitatea de sarcină a contactelor releului: răcire (10A / 250VAC), încălzire (10A / 250VAC)

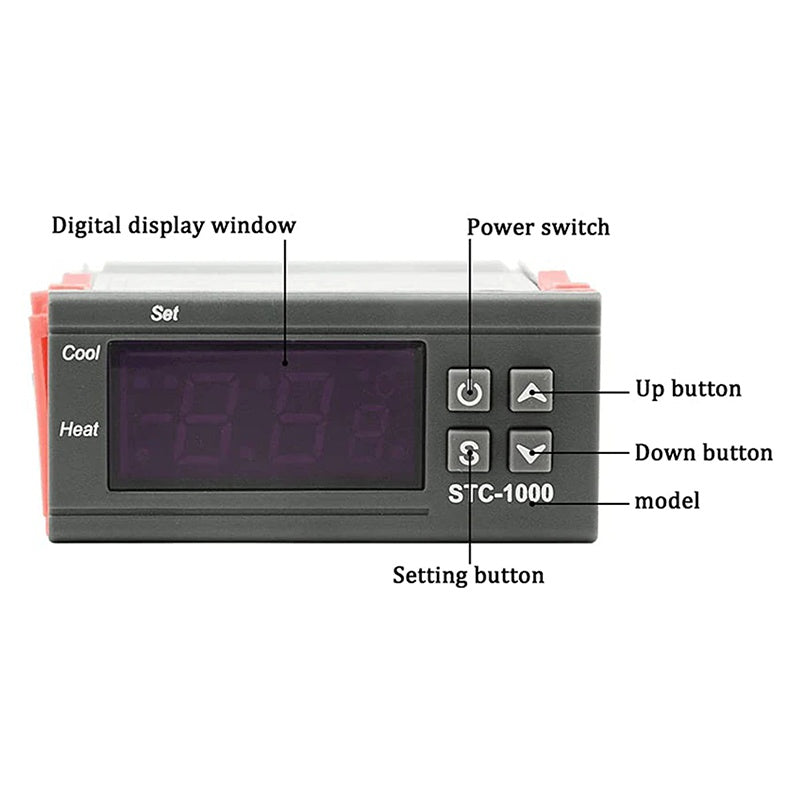

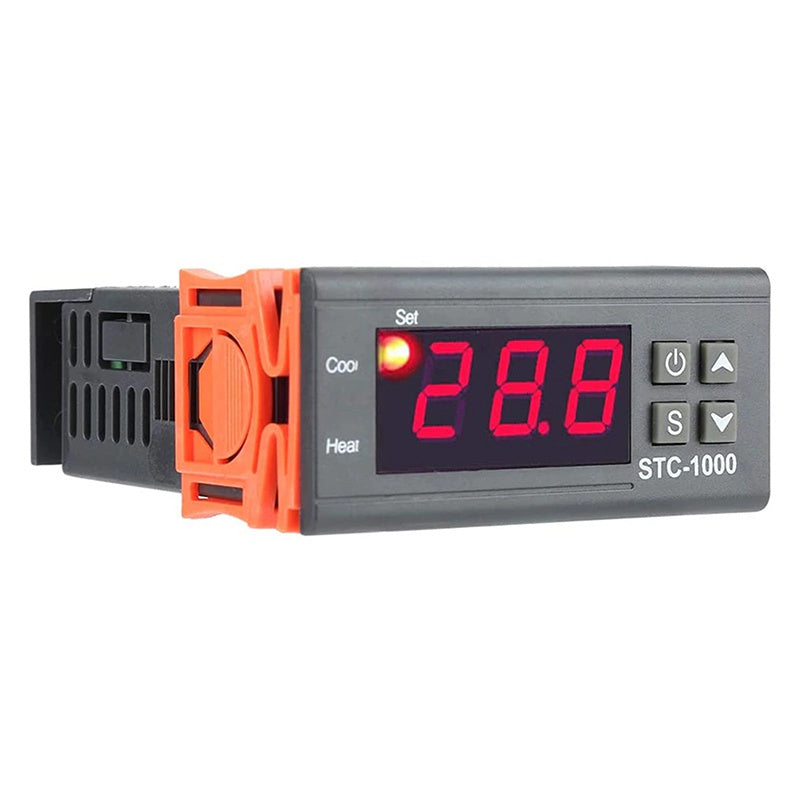

PANOU FRONTAL CONTROLLER
Afișaj: LED cu trei cifre cu semn minus și LED de stare. Butoane: buton de setare S”.
butonul „sus”.
butonul jos
Buton de pornire (pornește și oprește dispozitivul)

Caracteristicile produsului:
Verificarea parametrilor: În timpul funcționării normale, apăsați butonul SUS o dată, va fi afișată temperatura setată. Apăsarea butonului JOS o dată va afișa histerezisul setat.

Setarea parametrilor:
În timpul funcționării normale, țineți apăsat butonul „S” timp de aproximativ 3 secunde. Modul de setare a temperaturii va fi activat și afișajul va afișa „F1”, LED-ul SET va fi aprins. Utilizați săgețile pentru a merge la următoarele elemente de setare, care sunt descrise în tabelul de mai jos. Pentru a modifica valoarea setării dorite, selectați elementul corespunzător, apoi, în timp ce țineți apăsat butonul „S”, modificați valoarea setării utilizând butonul SUS sau JOS . După ce valoarea setată este setată, eliberați butonul „S” și apăsați butonul de pornire o dată.
Aceasta va salva valorile setate și va reveni la modul curent de afișare a temperaturii. Dacă nu se efectuează nicio operațiune în decurs de 10 secunde de la intrarea în modul de setare, dispozitivul va reveni automat la modul de funcționare normal. Dacă apare o eroare la salvarea parametrilor (afișajul arată „Er”), controlerul va reveni la modul normal de funcționare în decurs de 3 secunde.
Resetare din fabrică:
În cazul unei erori, afișajul va afișa „Er”. Apăsarea oricărui buton în acest moment va restabili setările implicite și va reveni la modul defuncționare normal.

Tabelul funcțiilor de meniu:
Cod F1
Functie
Valoarea setată
temperatura
Gamă
-50,0 ° C - 99,9 ° C
Valoare
implicită
10,0 ° C
F2 Valoarea histerezisului 0,3 ° C - 10,0 ° C 0,5°C
F3 Întârziere
compresor
1 - 10 minute 3 minute
F4 Valoarea de calibrare
a temperaturii
-10,0 ° C -10,0 ° C 0°C
Eroare senzor:
Descrieri erori:
Controlerul activează alarma senzorului atunci când circuitul său este deschis sau scurtcircuitat. Controlerul încetează să funcționeze și semnalează eroarea cu un semnal sonor și mesajul „EE” aprinsă pe afișaj. Pentru a opri alarma, apăsați orice buton. Când eroarea va fi ștearsă, controlerul va comuta în modul normal de funcționare.
Temperatura în afara intervalului acceptabil:
Când temperatura depășește valorile de măsurare admise, regulatorul încetează să funcționeze și semnalează eroarea cu un semnal sonor și mesajul „HH” pe afișaj. Pentru a opri alarma, apăsați orice buton. Când temperatura este în intervalul de măsurare acceptabil, controlerul va reveni la modul normal de funcționare.

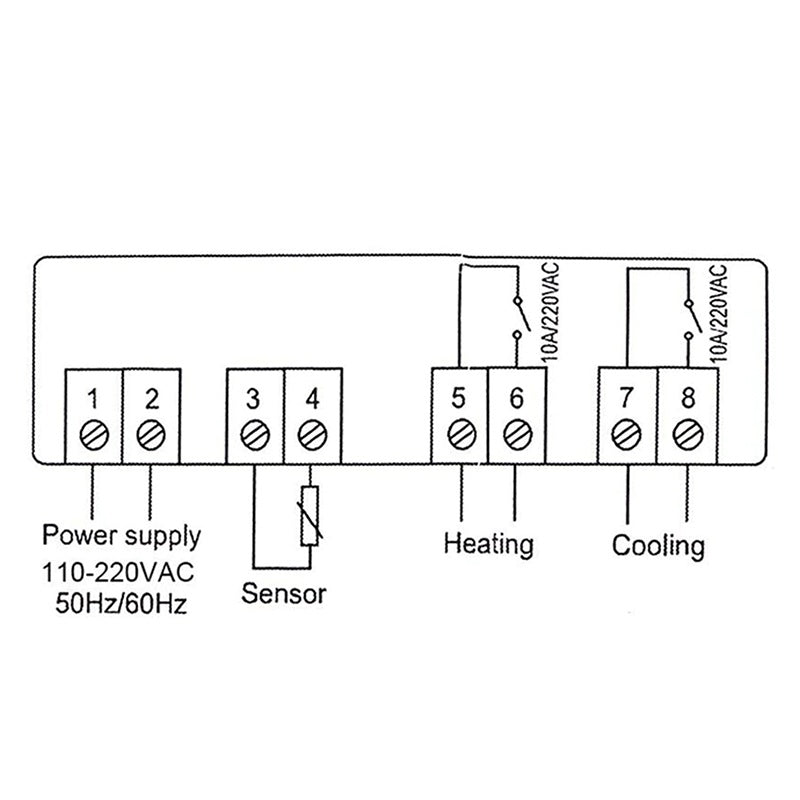

Schema de conectare:
Alimentare 220 VAC Senzor temperatură Încălzire Răcire

Conditii de siguranta:
Aveți grijă deosebită când conectați senzorii și dispozitivul de răcire/încălzire la sursa de alimentare; fiți atenți la aranjarea terminalelor dispozitivului.
Conectați dispozitivul numai când sursa de alimentare este oprită.
Nu se recomandă utilizarea dispozitivului în condiții de umiditate ridicată, temperaturi ridicate și scăzute, câmp magnetic puternic sau coroziune puternică Evitați supraîncărcarea releelor. Alimentarea dispozitivului ar trebui furnizați tensiunea specificată în manual.
Pentru a evita zgomotul, utilizați cablul sursa de alimentare, ar trebui să fie departe de cablul senzorului de temperatură. Tensiune intrare: 230 V AC Marca: EUROKOMP
